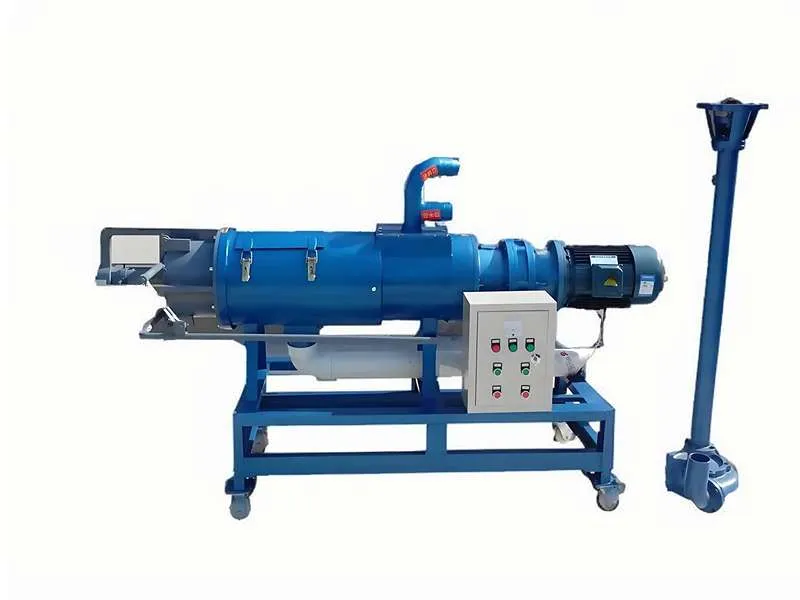

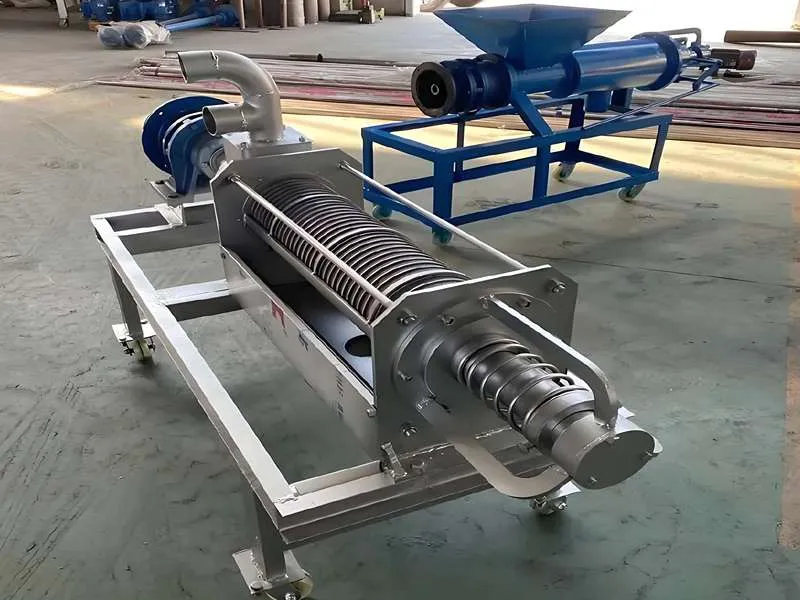

فاصل المواد الصلبة والسائلة

جهاز فصل المواد الصلبة والسائلة

صُمم جهاز فصل المواد الصلبة والسائلة الدوار من سلسلة NFJ لفصل المواد الصلبة والسائلة في مختلف تطبيقات مياه الصرف الصناعي. يزيل الجهاز بفعالية الجسيمات الدقيقة التي يزيد قطرها عن 15 ميكرومترًا من الماء، وذلك بفضل تصميم مدخل مركزي للمياه.

صُنعت شاشة الترشيح في هذا الجهاز من الفولاذ المقاوم للصدأ، مما يعزز مقاومته للتآكل بشكل كبير. مزود بوظيفة الغسيل العكسي التلقائي، ينظف بكفاءة المواد الصلبة المتبقية العالقة بأسطوانة الغربال. بفضل تصميمه المدمج، يضمن الجهاز إزالة الملوثات بشكل مستمر وتلقائي. بعد دخوله إلى الفلتر، تتدفق مياه الصرف من داخل الأسطوانة الدوارة إلى خارجها. تلتقط شاشة الترشيح المواد الصلبة العالقة في الماء، ثم تُحمل لأعلى مع دوران الأسطوانة. ثم تُدفع هذه المواد الصلبة إلى خزان التجميع وتُصرف بواسطة مياه الغسيل العكسي.

يتميز هذا الجهاز بالميزات التالية:

تنظيف آلي بالكامل؛ عملية التنظيف مستمرة ولا تؤثر على التشغيل العادي للنظام.

قد تصل دقة الترشيح إلى 15 ميكرومتر.

يمكن تصنيعه بالكامل من الفولاذ المقاوم للصدأ لتلبية متطلبات جودة المياه المحددة.

سعة الترشيح: 50-500 متر مكعب/ساعة

أقصى استهلاك للمياه للغسيل العكسي: 2.24-8.5 متر مكعب/ساعة.

تحكم تلقائي في الغسيل العكسي مع إمكانية تعديل تردد الغسيل العكسي بحرية.

تعمل عملية الترشيح بدون ضغط، مما يؤدي إلى انخفاض تكاليف التشغيل.

قطر أسطوانة الشبكة

فاصل دوار للمواد الصلبة والسائلة

المواصفات الفنية الرئيسية وجدول اختيار الطراز

ق/ن	البند (الوحدة)	المواصفات
إن إف جي-600	إن إف جي-800	إن إف جي-1000	إن إف جي-1200	إن إف جي-1400	إن إف جي-1500
1	قطر الأسطوانة الدوارة (مم)	600	800	1000	1200	1400	1500
2	طول الأسطوانة الدوارة (مم)	1000	1200	1400	1600	1800	2600
3	مساحة الترشيح (م²)	1.88	3.01	4.40	6.03	7.91	12.25
4	معدل تدفق الترشيح (م³/ساعة)	50	100	150	200	300	500
5	معدل تدفق الغسيل العكسي (م³/ساعة)	2-2.24	2.73	3.23	3.73	4.22	8.5
6	ضغط الغسيل العكسي (ميجا باسكال)	0.30-0.40	0.30-0.40	0.30-0.40	0.30~0.40	0.30~0.40
7	طراز مضخة الغسيل العكسي الموصى به	ISG20-160	ISG20-160	ISG25-160	ISG25-160	ISG25-160	ISG25-160
8	قوة المحرك (كيلوواط)	0.55	0.55	0.75	0.75	0.75	1.50
9	قطر أنبوب المدخل (DN) (مم)	100	125	150	200	300	400
10	قطر أنبوب المخرج (DN) (مم)	100	125	150	200	300

ملاحظة: تعتمد معلمات تدفق المياه المذكورة أعلاه على استخدام مصفاة شبكية بـ ١٢٠ شبكة. وتختلف معلمات تدفق المياه تبعًا لكمية المواد الصلبة العالقة في المياه الخام ودقة الترشيح.
