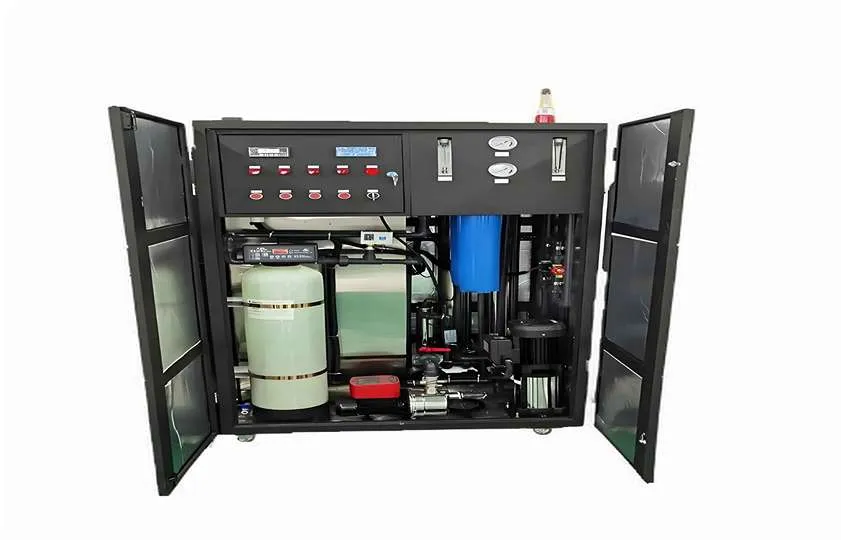

التناضح العكسي المقاوم للانفجار

معايير تصميم أنظمة إمداد المياه في المناطق الخطرةتنطبق على مناطق الفئة الأولى القسم الأول/النصف (وفقًا لمعايير NEC 500/505):مجموعة الغاز: IIA/IIB (

معايير تصميم أنظمة إمداد المياه في المناطق الخطرة

تنطبق على مناطق الفئة الأولى القسم الأول/النصف (وفقًا لمعايير NEC 500/505):

مجموعة الغاز: IIA/IIB (بيئة الميثان إلى الإيثيلين)

مجموعة درجة الحرارة: T3 (درجة حرارة السطح ≤200 درجة مئوية)

حماية الغلاف: كابينة مقاومة للانفجار معتمدة من NEMA 7 (هيكل ملحوم بصفائح فولاذية 6 مم)

التصميم الرئيسي لنظام التناضح العكسي الآمن ذاتيًا

التدابير التقنية المقاومة للانفجار:

نظام تطهير بالضغط الإيجابي

حقن مستمر للغاز الخامل (نقاء النيتروجين ≥99.99%)

الحفاظ على ضغط الكابينة عند مستوى أعلى من 50 باسكال (منعًا لتسرب الغازات القابلة للاشتعال)

تصميم دائرة آمن ذاتيًا

مصدر طاقة محدود 24 فولت تيار مستمر (طاقة قصر الدائرة <20 ميكروجول)

مستشعر Ex ia (UL 913) معتمد)

ناقل حركة بدون شرارة

مضخة ضغط عالي بوصلة مغناطيسية (عزم عزل ≥850 نيوتن متر)

معلمات العملية:

ضغط التشغيل: 5.6±0.2 ميجا باسكال

معدل تحلية المياه: 99.4% (محلول مائي مائي من مياه البحر: 35,000 جزء في المليون → 210 جزء في المليون من الماء الخارج)

تصريف المياه المركزة: تخفيف تلقائي بتقنية فنتوري (ملوحة ≤4.5%)

حالات هندسية نموذجية

مشروع منصة حفر بحرية:

مستوى مقاومة الانفجار: الفئة الأولى، القسم الأول، المجموعة الثانية ب

التكوين: وحدتا تناضح عكسي مزدوجتان + شطف طارئ لتخزين الضغط

بيانات التشغيل:

• تشغيل مستمر لمدة 14,000 ساعة دون أعطال

• معدل اكتشاف خطر الشرر: 0 مرة/سنة

نظام معالجة المياه قليلة الملوحة في المصافي ومحطات البتروكيماويات:

تصميم مبتكر: جهاز إزالة الشحنات الكهروستاتيكية بغشاء (<0.1μΩ)

شهادة السلامة: شهادة النظام المزدوج ATEX/IECEx

القيمة الهندسية الأساسية

► ضمان سلامة جوهري

يتم كبح طاقة قوس الدائرة القصيرة إلى أقل من 0.03 مللي جول

حماية ثلاثية من التيار الزائد (زمن الاستجابة <2 مللي ثانية)

► الامتثال للوائح التنظيمية

يتوافق مع مواصفات API RP 14F لمنصات النفط والغاز

حاصل على شهادة OSHA 1910.307 لمقاومة الانفجار

► قدرة فائقة على التكيف مع البيئات

مقاومة التآكل الناتج عن إجهاد الكبريتيد (H₂S ≤ 100 جزء في المليون)

نطاق تشغيل واسع لدرجات الحرارة من -40 إلى 65 درجة مئوية

► تحسين الصيانة

وحدة مكدس غشاء سريعة الفتح (استبدال مكون واحد في أقل من 15 دقيقة)

كشف السلامة عبر الإنترنت (تحذير من انخفاض التدفق بنسبة <5%)
