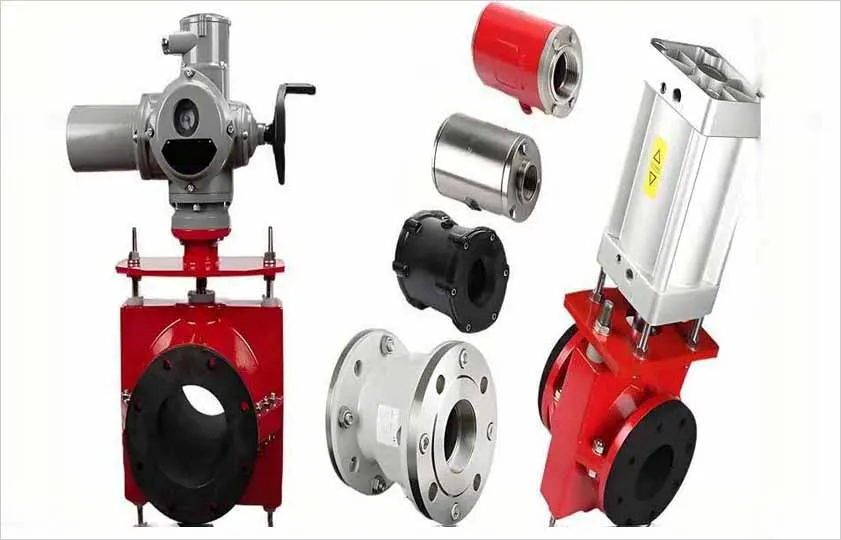

Что такое регулирующий клапан? Как он работает?

Являясь ключевым компонентом управления в системах промышленной автоматизации, регулирующие клапаны обеспечивают точное управление пр…

Для чего используются регулирующие клапаны?

Регулирующие клапаны, как ключевые компоненты управления в системах промышленной автоматизации, широко используются для управления паром, водой, воздухом, различными жидкостями и специальными средами. Они обеспечивают точное управление процессом путем регулирования давления, расхода, температуры или направления потока жидкости.

Узел регулирующего клапана в основном состоит из корпуса клапана и привода и может быть оснащен такими принадлежностями, как позиционеры и концевые выключатели, для расширения его функциональности. Ключевые параметры производительности включают пропускную способность, мертвую зону и диапазон регулирования.

Принцип работы регулирующего клапана

Суть регулирующего клапана заключается в регулировании параметров жидкости путем изменения зоны дросселирования (т.е. открытия) между сердечником клапана и седлом клапана. В зависимости от среды управления и способа привода их можно разделить на следующие основные категории:

Гидравлические регулирующие клапаны: Являясь «центром управления» гидравлической системы, они управляют гидравлической жидкостью посредством перемещения сердечника клапана.

Клапаны регулирования давления (например, предохранительные клапаны): Когда давление в системе превышает заданное значение, сердечник клапана открывается, сбрасывая давление и поддерживая стабильность давления в системе.

Клапаны регулирования потока (например, дроссельные клапаны): Изменяя площадь поперечного сечения дроссельного отверстия, они создают локальное сопротивление, тем самым регулируя расход. Клапаны управления направлением потока (например, направляющие клапаны): Переключая рабочее положение сердечника клапана, они изменяют состояние гидравлической магистрали (открыто или закрыто) и направление потока, тем самым приводя в действие исполнительный механизм (например, гидравлический цилиндр) для выполнения соответствующих действий.

Клапаны регулирования температуры: Система контролирует температуру среды в реальном времени с помощью датчика температуры и сравнивает её с заданным значением.

Сгенерированный сигнал разности температур приводит в действие исполнительный механизм (например, электрический исполнительный механизм или исполнительный механизм с регулировкой температуры), тем самым регулируя открытие клапана и изменяя расход теплоносителя или охлаждающей среды.

Клапаны регулирования перепада давления с автономным управлением: они работают за счет давления управляемой среды, не требуя внешнего источника питания.

Измерение и балансировка давления: диафрагма (или поршень) внутри клапана измеряет разницу давлений (ΔP) между входом и выходом клапана и сравнивает ее с заданной силой пружины.

Автоматическая регулировка: когда фактический перепад давления отклоняется от заданного значения (ΔPs), диафрагма перемещает сердечник клапана: если ΔP > ΔPs, клапан открывается шире, чтобы уменьшить перепад давления; если ΔP < ΔPs, клапан закрывается меньше, чтобы увеличить перепад давления.

Стабильное поддержание: благодаря этой динамической и непрерывной регулировке разница давлений в системе поддерживается стабильной вблизи заданного значения, что широко используется в гидравлических балансировочных системах, таких как системы отопления и кондиционирования воздуха.

Регулирующие клапаны разнообразны и используются в различных отраслях промышленности. Распространенные

методы классификации следующие:

По конструкции и принципу действия: Это наиболее распространенный метод классификации, включающий в себя, в частности, задвижки, шаровые затворы, дроссельные клапаны, задвижки-бабочки, обратные клапаны, предохранительные клапаны, редукционные клапаны, пароотводчики, регулирующие клапаны и т. д.

По функциям и применению:

Регулирующие клапаны: Используются для точного контроля таких параметров, как расход и давление среды.

Запорные клапаны: В основном используются для соединения или разъединения среды в трубопроводах.

Предохранительные клапаны: Обеспечивают защиту от избыточного давления, автоматически сбрасывая давление при превышении допустимого предела.

Обратные клапаны: Предотвращают обратный поток среды.

Переключающие клапаны: Используются для распределения, смешивания или разделения среды.

По номинальному давлению: Могут быть разделены на вакуумные клапаны, клапаны низкого давления, клапаны среднего давления, клапаны высокого давления и клапаны сверхвысокого давления.

Сценарии применения регулирующих клапанов и как их выбрать?

Регулирующие клапаны играют фундаментальную роль во многих отраслях промышленности, включая нефтехимию, энергетику, производство полупроводников, хранение и транспортировку водорода, а также системы отопления, вентиляции и кондиционирования воздуха (ОВК). При управлении нагревательными и охлаждающими змеевиками выбор клапана имеет решающее значение как для безопасности, так и для энергоэффективности:

Нагревательные змеевики: Обычно используются регулирующие клапаны с воздушным затвором. При отказе подачи сжатого воздуха клапан автоматически закрывается, перекрывая источник тепла и предотвращая перегрев змеевика, в соответствии с принципами отказоустойчивости.

Охлаждающие змеевики: Обычно используются регулирующие клапаны с воздушным затвором. При отказе подачи воздуха клапан остается полностью открытым, обеспечивая непрерывный поток охлаждающей среды и предотвращая повышение температуры из-за прерывания охлаждения.

Основная цель регулирующих клапанов — поддержание постоянного расхода в трубопроводе, не зависящего от колебаний давления в системе. Они не только решают проблемы гидравлического дисбаланса, но и обеспечивают баланс системы. Они оптимизируют распределение потока, одновременно снижая энергопотребление насосов и потребление водных ресурсов.

Как определить размер регулирующего клапана?

Правильный выбор размера имеет решающее значение для обеспечения производительности и экономической эффективности регулирующих клапанов:

Определение расчетного расхода: Исходя из максимальной производительности, нормальной нагрузки и возможных колебаний технологического оборудования, разумно определите максимальный расчетный расход (qmax) и минимальный расчетный расход (qmin), избегая выбора слишком больших или слишком малых значений.

Определение расчетной разницы давлений: Рассчитайте разницу давлений (ΔPV), которую клапан должен преодолеть в полностью открытом состоянии. Ключевым моментом является разумный выбор значения S (отношение падения давления на клапане к общему падению давления в системе), обычно рекомендуемое значение составляет от 0,3 до 0,5, с учетом предотвращения кавитации и испарения.

Расчет пропускной способности: Исходя из определенного расхода, разницы давлений и плотности жидкости, используйте соответствующую формулу (например, формулу расчета Cv или Kv) для расчета требуемой максимальной пропускной способности (Cmax).

Выбор номинальной пропускной способности: Из ассортимента производителя выберите стандартное значение C, которое больше и наиболее близко к Cmax.

Проверка коэффициента открытия и управляемости: Убедитесь, что рабочее открытие клапана находится в идеальном диапазоне (например, 10%-90%) при максимальном и минимальном расходе. Одновременно проверьте, соответствует ли коэффициент управляемости в реальных условиях установки требованиям диапазона изменения расхода в технологическом процессе.

Выбор регулирующего клапана — это систематический процесс, который должен следовать следующим основным принципам:

Адаптация к условиям технологического процесса: В зависимости от коррозионной активности, температуры, давления и чистоты среды выберите соответствующие материалы корпуса клапана, внутренних компонентов и конструктивные формы (например, прямоточные односедельные, гильзовые, шаровые и т. д.).

Подбор соответствующих характеристик расхода: Исходя из характеристик управляемого объекта (например, линейные, равные проценты) и требований процесса, выберите сердечник клапана с соответствующими характеристиками расхода для достижения оптимальной эффективности управления.

Точный расчет диаметра: Следуя описанным выше шагам, определите соответствующий диаметр клапана с помощью точных расчетов, чтобы обеспечить баланс между управляемостью и экономичностью.

Оснащение необходимыми принадлежностями: Выберите вспомогательные устройства, такие как позиционеры клапанов, электромагнитные клапаны и концевые выключатели, исходя из точности управления, диагностики и требований безопасности.

Выбор соответствующих приводов: Исходя из требуемого усилия/крутящего момента, скорости отклика и режимов отказоустойчивости (включение при отказе, выключение при отказе, удержание положения), выберите пневматические, электрические или электрогидравлические приводы.

Если у вас остались вопросы, пожалуйста, свяжитесь с нами для бесплатной консультации. FupengWater — глобальный поставщик регулирующих клапанов для воды с 23-летним опытом работы. Продукция компании Fupeng регулирует поток жидкости путем изменения размера канала потока в ответ на сигналы контроллера. Это не только напрямую управляет потоком, но и эффективно регулирует параметры процесса, такие как давление, температура и уровень жидкости.
