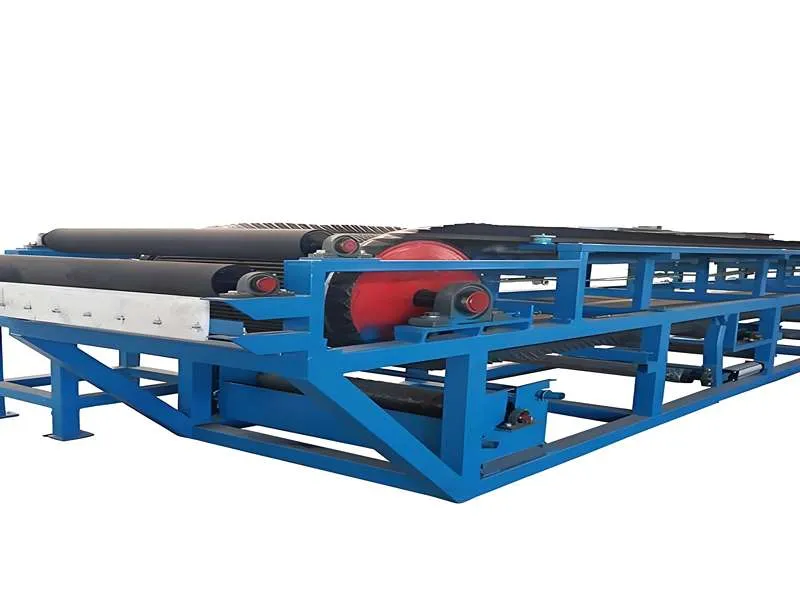

Вакуумный ленточный фильтр

Вакуумный ленточный фильтр — это промышленная система фильтрации, которая отделяет твердые частицы от жидкости в пульпах с помощью движущейся армированной резиновой ленты с дренажными отверстиями. Процесс вакуумной фильтрации обеспечивает более высокую производительность и улучшенное обезвоживание осадка. Пульпа подается на верхнюю часть ленты, где вакуумный короб всасывает жидкость через ленту и фильтровальную ткань, оставляя обезвоженный фильтровальный осадок наверху. Затем фильтровальный осадок можно промыть, высушить и выгрузить, что представляет собой непрерывный процесс, применимый в различных отраслях промышленности, включая горнодобывающую, химическую и очистку сточных вод.

Принцип работы

1. Подача: Пульпа проходит через загрузочный короб на горизонтальную конвейерную ленту.

2. Фильтр: Эта лента, состоящая из фильтровальной ткани и рифленой дренажной ленты, проходит через систему вакуумных коробов.

3. Вакуумное действие: Вакуум всасывает жидкость через фильтровальную ткань и дренажные отверстия ленты, а твердые частицы остаются на ленте, образуя фильтровальный кек. 4. Обезвоживание и промывка: По мере движения конвейера фильтровальный кек обезвоживается под действием вакуума. Затем конвейер проходит несколько стадий, где для очистки и сушки кек используется водяная струя.

4. Выгрузка: В конце процесса обезвоженный кек удаляется с конвейера ножом.

5. Очистка ленты: Фильтровальная ткань перемещается под резиновой лентой и проходит через систему очистки перед началом следующего цикла.

Основные характеристики и преимущества

1. Высокая производительность: Непрерывная работа с вакуумом обеспечивает высокую скорость фильтрации.

2. Непрерывная работа: Фильтрация, очистка кек, промывка и сушка выполняются в одном интегрированном устройстве.

3. Универсальность: Эффективная фильтрация широкого спектра шламов и материалов, содержащих тяжелые твердые частицы.

4. Улучшенное обезвоживание кека: Вакуумная поддержка обеспечивает еще более эффективное обезвоживание кека.

5. Обзор на месте: Оператор может наблюдать за всем процессом фильтрации от подачи до выгрузки.

Области применения

1. Обогащение полезных ископаемых: используется для фильтрации минералов, руд и хвостов.

2. Химическая промышленность: производство химикатов, катализаторов и красителей.

3. Очистка сточных вод: обезвоживание и фильтрация шлама и побочных продуктов десульфурации дымовых газов.

4. Пищевая промышленность и производство напитков: используется в процессах разделения в пищевой промышленности.
