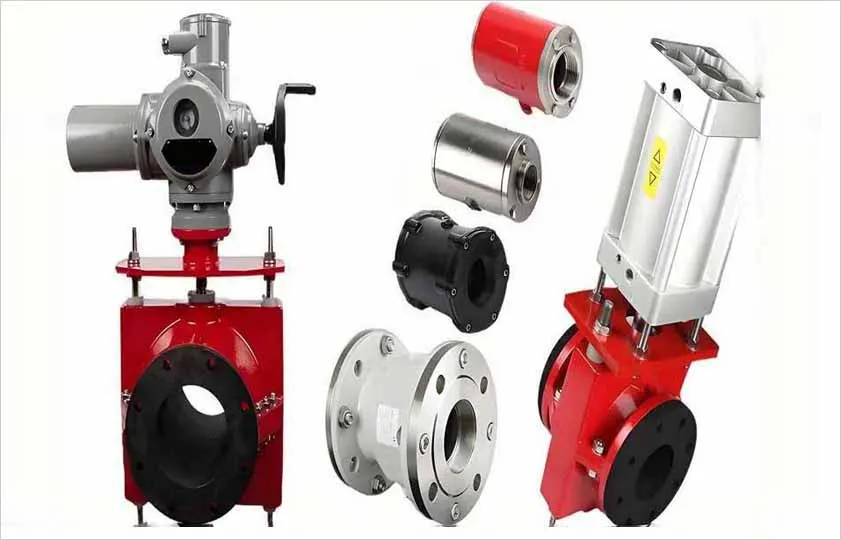

¿Qué es una válvula de control? ¿Cómo funciona?
¿Para qué se utilizan las válvulas de control?
Las válvulas de control, como componentes clave en los sistemas de automatización industrial, se utilizan ampliamente en la gestión de vapor, agua, aire, diversos líquidos y medios especiales. Permiten un control preciso del proceso mediante el ajuste de la presión, el caudal, la temperatura o la dirección del fluido.
Un conjunto de válvula de control consta principalmente de un cuerpo y un actuador, y puede equiparse con accesorios como posicionadores e interruptores de límite para mejorar su funcionalidad. Los parámetros clave de rendimiento incluyen la capacidad de caudal, la zona muerta y el rango de control.
Principio de funcionamiento de las válvulas de control
El núcleo de una válvula de control reside en ajustar los parámetros del fluido modificando el área de estrangulamiento (es decir, la apertura) entre el núcleo y el asiento de la válvula. Según el medio de control y el método de accionamiento, se pueden dividir principalmente en las siguientes categorías:
Válvulas de control hidráulicas: Como "centro de mando" del sistema hidráulico, controlan el fluido hidráulico mediante el desplazamiento del núcleo de la válvula.
Válvulas de control de presión (como válvulas de alivio): Cuando la presión del sistema supera la presión preestablecida, el núcleo de la válvula se abre para liberar la presión y mantener la estabilidad de la presión del sistema.
Válvulas de control de flujo (como válvulas de mariposa): Al modificar el área de flujo del orificio de estrangulación, generan resistencia local, regulando así el caudal. Válvulas de control direccional (p. ej., válvulas de control direccional): Al modificar la posición de trabajo del núcleo de la válvula, modifican la apertura o el cierre del circuito de aceite hidráulico, así como la dirección del flujo, accionando así el actuador (p. ej., un cilindro hidráulico) para que realice las acciones correspondientes.
Válvulas de control de temperatura: El sistema monitoriza la temperatura del medio en tiempo real mediante un sensor de temperatura y la compara con un valor preestablecido.
La señal de diferencia de temperatura generada acciona el actuador (p. ej., un actuador eléctrico o un actuador controlado por temperatura), ajustando así la apertura de la válvula y modificando el caudal del medio de calentamiento o enfriamiento.
Válvulas de control de presión diferencial autooperadas: Funcionan utilizando la presión del propio fluido controlado, sin necesidad de fuente de alimentación externa.
Detección y equilibrado de presión: El diafragma (o pistón) sensor de presión dentro de la válvula detecta la diferencia de presión (ΔP) entre la entrada y la salida de la válvula y la compara con la fuerza preajustada del resorte.
Ajuste automático: Cuando la presión diferencial real se desvía del valor establecido (ΔPs), el diafragma empuja el obús de la válvula para que se mueva: si ΔP > ΔPs, la válvula se abre más para reducir la presión diferencial; si ΔP < ΔPs, la válvula se cierra menos para aumentar la presión diferencial.
Mantenimiento estable: Mediante este ajuste dinámico y continuo, la diferencia de presión del sistema se mantiene estable cerca del valor establecido, ampliamente utilizado en sistemas de equilibrado hidráulico como calefacción y aire acondicionado.
Las válvulas de control son diversas y se utilizan en diversas industrias. Los métodos de clasificación más comunes son los siguientes:
Por estructura y principio:
Este es el método de clasificación más común, incluyendo específicamente válvulas de compuerta, válvulas de globo, válvulas de mariposa, válvulas de retención, válvulas de seguridad, válvulas reductoras de presión, purgadores de vapor, válvulas reguladoras, etc.
Por función y aplicación:
Válvulas reguladoras: Se utilizan para el control preciso de parámetros como el caudal y la presión del medio.
Válvulas de cierre: Se utilizan principalmente para conectar o desconectar el medio en tuberías.
Válvulas de seguridad: Proporcionan protección contra sobrepresión, liberando automáticamente la presión cuando esta supera un límite.
Válvulas de retención: Evitan el reflujo del medio.
Válvulas desviadoras: Se utilizan para la distribución, mezcla o separación del medio.
Por clasificación de presión: Se pueden dividir en válvulas de vacío, válvulas de baja presión, válvulas de media presión, válvulas de alta presión y válvulas de ultra alta presión.
¿Cuáles son los escenarios de aplicación de las válvulas de control y cómo seleccionarlas?
Las válvulas de control son fundamentales en muchas industrias, como la petroquímica, la energía eléctrica, la fabricación de semiconductores, el almacenamiento y transporte de hidrógeno y la climatización (HVAC). En el control de los serpentines de calefacción y refrigeración, la selección de la válvula es crucial tanto para la seguridad como para la eficiencia energética:
Serpentines de calefacción: Se suelen utilizar válvulas de control de apertura por aire. Cuando falla el suministro de aire de instrumentación, la válvula se cierra automáticamente, cortando la fuente de calor y evitando el sobrecalentamiento del serpentín, siguiendo los principios de seguridad.
Serpentines de refrigeración: Se suelen utilizar válvulas de control de apertura por aire. Cuando falla el suministro de aire, la válvula permanece completamente abierta, garantizando un flujo continuo del refrigerante y evitando aumentos de temperatura debidos a interrupciones del enfriamiento.
El objetivo principal de las válvulas de control de flujo es mantener un caudal constante en la tubería, independientemente de las fluctuaciones de presión del sistema. No solo resuelven problemas de desequilibrio hidráulico, sino que también logran el equilibrio del sistema. Optimizan la distribución del flujo a la vez que reducen el consumo de energía de las bombas y de recursos hídricos.
¿Cómo determinar el tamaño de una válvula de control?
La selección correcta del tamaño es crucial para garantizar el rendimiento y la rentabilidad de las válvulas de control:
Determinación del caudal calculado: Con base en la capacidad máxima de producción, la carga normal y las posibles fluctuaciones del equipo de proceso, determine razonablemente el caudal máximo calculado (qmáx) y el caudal mínimo calculado (qmín), evitando una selección demasiado grande o demasiado pequeña.
Determinación de la diferencia de presión calculada: Calcule la diferencia de presión (ΔPV) que la válvula debe superar cuando está completamente abierta. La clave está en seleccionar razonablemente el valor S (la proporción de la caída de presión de la válvula respecto a la caída de presión total del sistema), que generalmente se recomienda entre 0,3 y 0,5, considerando la prevención de cavitación e intermitencias.
Calculación de la capacidad de caudal: Con base en el caudal, la diferencia de presión y la densidad del fluido determinados, utilice la fórmula adecuada (como la fórmula de cálculo de Cv o Kv) para calcular la capacidad de caudal máxima requerida (Cmáx).
Selección de la Capacidad de Caudal Nominal: De la serie de productos del fabricante, seleccione un valor C estándar mayor y más cercano a Cmáx.
Verificación de la Relación de Apertura y Controlabilidad: Verifique que la apertura operativa de la válvula se encuentre dentro del rango ideal (p. ej., 10%-90%) a caudales máximos y mínimos. Simultáneamente, verifique si la relación de controlabilidad, en las condiciones reales de instalación, cumple con los requisitos del rango de variación del caudal del proceso.
La selección de una válvula de control es un proceso sistemático que debe seguir estos principios básicos:
Adaptación a las Condiciones del Proceso: En función de la corrosividad, la temperatura, la presión y la limpieza del medio, seleccione el cuerpo de la válvula, los materiales de los componentes internos y las formas estructurales adecuados (p. ej., válvulas de asiento simple, de manguito, de bola, etc.).
Características de Caudal Adaptables: Según las características del objeto controlado (p. ej., lineal, isoporcentual) y los requisitos del proceso, seleccione un núcleo de válvula con las características de caudal correspondientes para lograr un rendimiento de control óptimo.
Cálculo preciso del diámetro: Siguiendo los pasos anteriores, determine el diámetro adecuado de la válvula mediante cálculos rigurosos para garantizar un equilibrio entre controlabilidad y economía.
Equipamiento de los accesorios necesarios: Seleccione dispositivos auxiliares como posicionadores de válvulas, electroválvulas e interruptores de límite según la precisión del control, el diagnóstico y los requisitos de seguridad.
Selección de los actuadores adecuados: Según el empuje/par requerido, la velocidad de respuesta y los modos de seguridad (activación, desactivación y posición de retención), seleccione actuadores neumáticos, eléctricos o electrohidráulicos.
Si aún tiene preguntas, contáctenos para una consulta gratuita. Fupeng es un proveedor global de válvulas de control de agua con 23 años de experiencia. Los productos de Fupeng controlan el caudal de líquidos modificando el tamaño del canal de flujo en respuesta a las señales del controlador. Esto no solo controla directamente el caudal, sino que también regula eficazmente parámetros del proceso como la presión, la temperatura y el nivel del líquido.
