El Limpiador de Aguas Residuales Tipo Tamiz Serie  es un producto clave en el conjunto de equipos de pretratamiento y descontaminación para sistemas de suministro de agua y drenaje. Reemplaza las mallas tradicionales por una estructura de malla compuesta por púas, un eje de rastrillo y placas de cadena. Esta malla gira continuamente dentro de su estructura, interceptando y separando los sólidos suspendidos en las aguas residuales. Los residuos capturados se retiran mediante raspadores giratorios hacia una tolva de residuos.

   Este dispositivo utiliza una cadena de rastrillo con forma de arado de diseño único, dispuesta sobre un eje horizontal en una secuencia de montaje y cantidad específicas. La separación entre las púas se puede ajustar en función del caudal de agua, lo que permite una instalación flexible en estaciones de bombeo o entradas de sistemas de tratamiento de agua. Cuando la unidad de accionamiento impulsa la cadena hacia arriba, los residuos son interceptados por las púas, mientras que el líquido fluye a través de los espacios entre ellas. Cuando la cadena alcanza su punto más alto, invierte su dirección y se mueve hacia abajo, permitiendo que los residuos capturados caigan automáticamente por la fuerza de la gravedad. Cuando las púas regresan a la parte inferior del equipo, el proceso anterior se repite, eliminando continuamente los residuos del agua y logrando la separación sólido-líquido.

   Las principales ventajas de este equipo son la separación continua de los sólidos suspendidos del agua, lo que garantiza una alta eficiencia operativa, un movimiento suave, una mínima diferencia de nivel de agua a ambos lados de la malla y resistencia a las obstrucciones. Los dientes de la malla pueden ser de nailon o acero inoxidable, mientras que las púas y las placas de la cadena son de acero inoxidable, lo que mejora significativamente la resistencia general a la corrosión de la malla. Para mallas con holguras más pequeñas, se recomiendan púas de acero inoxidable para garantizar la resistencia a la corrosión y una mayor durabilidad. El sistema consta de una cadena de púas cerrada, ensamblada en una disposición paralela y escalonada. Impulsadas por un motor eléctrico y un reductor, las púas se mueven continuamente hacia abajo desde la parte superior, utilizando un conjunto de poleas y cadenas, para limpiar la malla continuamente. Cuando las púas alcanzan la parte superior trasera del equipo, las ruedas dentadas y los rieles curvos guían las filas paralelas de púas, provocando que los sólidos caigan en el canal de escoria por su propia gravedad. Si algún residuo no se elimina por completo, este tipo de criba puede transportarlo fácilmente al pasillo trasero.

   Cuando la criba mecánica de tambor accionada por cable está en funcionamiento, el accionamiento por cable libera el cable, permitiendo que la cuchara descienda por los rieles guía desde su posición más alta (la posición al final del ciclo de desnatado anterior). La placa desnatadora, por su propio peso, desciende con la cuchara. Una vez que la placa desnatadora regresa a su posición original, el rascador se abre y, impulsado por el mecanismo de apertura y cierre del rascador (actuador eléctrico) y el cable intermedio, continúa descendiendo hasta alcanzar el límite inferior del pasillo. Una vez que los dientes del rastrillo se insertan en los huecos entre las barras, el accionamiento por cable tira del cable hacia atrás, cerrando aún más el rascador. El rascador y el carro de cangilones ascienden por los rieles guía, realizando la operación de remoción de escoria hasta llegar a la placa desnatadora. Durante este movimiento relativo, el rascador desplaza los residuos a través de la placa guía hacia el canal de escoria, completando un solo ciclo.

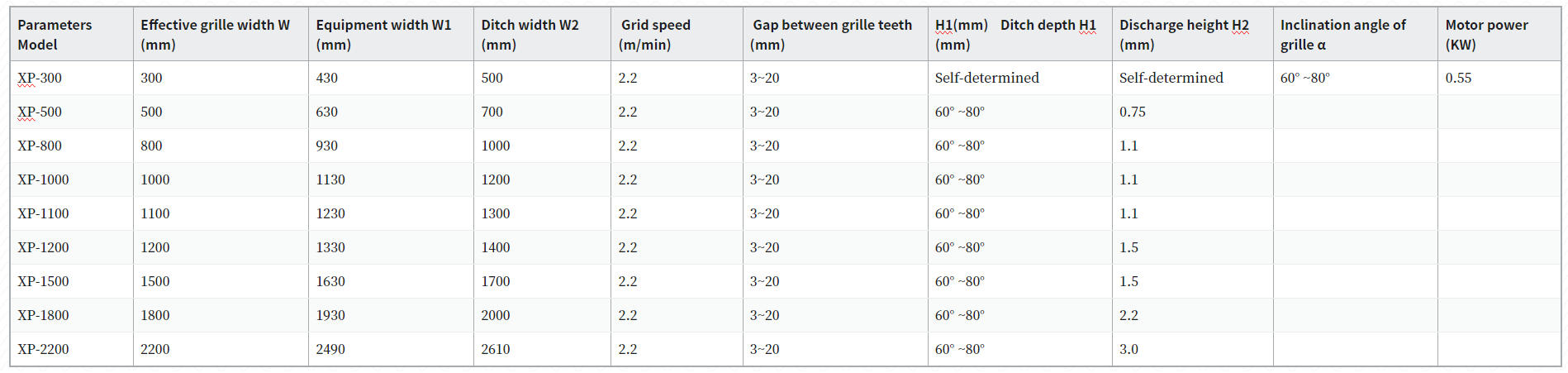

   Rejilla de dientes de rastrillo giratorio Parámetros técnicos principales y tabla de selección de modelos:
