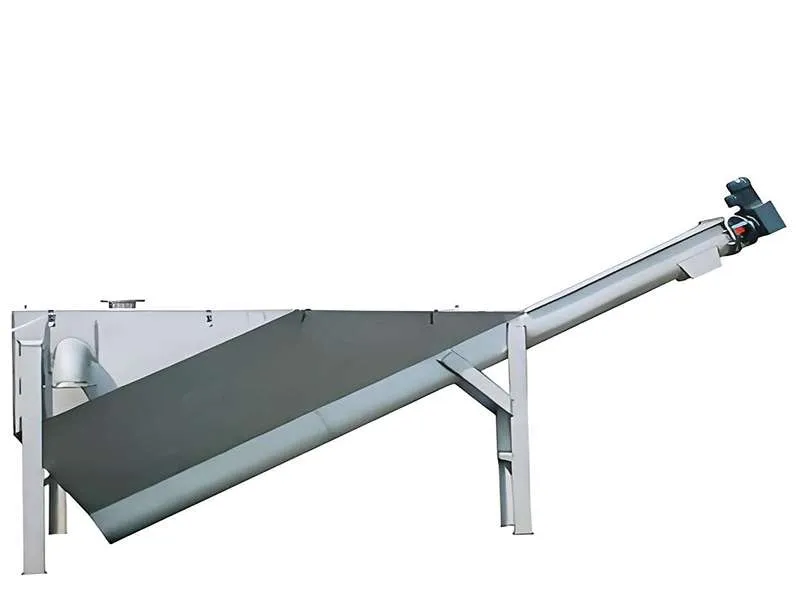

Separador Espiral de Arena y Agua

Un separador espiral de arena y agua es un dispositivo ecológico que se utiliza en plantas de tratamiento de aguas residuales y aplicaciones industriales. Su función principal es separar sólidos granulares, como la arena, de líquidos. Un transportador de tornillo sin eje, dentro de una artesa en forma de U, eleva la arena sedimentada, desaguando y descargando. El agua separada rebosa la artesa. Este dispositivo es ampliamente reconocido por su diseño compacto, alta eficiencia de separación (hasta un 98%), bajo mantenimiento gracias a la ausencia de cojinetes sumergidos y facilidad de operación.

Principio de Funcionamiento

1. Entrada: Se introduce una mezcla de arena y agua en la artesa en forma de U del separador.

2. Sedimentación: Las partículas de arena más pesadas se sedimentan en el fondo de la artesa.

3. Transportador de Tornillo: El transportador de tornillo sin eje comienza a girar, empujando la arena sedimentada a lo largo de las ranuras inclinadas. 4. Deshidratacion: A medida que la arena asciende y se separa del líquido, se deshidrata aún más.

4. Descarga: La arena deshidratada se descarga en la tolva a través de la salida de arena.

5. Desbordamiento de Agua: El agua purificada se desborda por una salida independiente para su posterior tratamiento.

Componentes Clave

1. Transportador de Tornillo Sin Eje: Este componente resistente al desgaste mueve la arena sin cojinetes sumergidos.

2. Canal en forma de U: Contiene la mezcla de arena y agua y soporta el transportador de tornillo.

3. Revestimiento: Ubicado dentro del canal en forma de U, este revestimiento resistente al desgaste reemplazable protege el equipo.

4. Tanque de Agua: Sirve como núcleo del proceso de sedimentación y separación.

5. Unidad de Transmisión: Un reductor montado en el eje se conecta directamente al tornillo, proporcionando una transmisión compacta y fácil de instalar.

Beneficios

1. Alta eficiencia: Capaz de separar partículas finas con un diámetro de 0,2 mm o mayor.

2. Bajo mantenimiento: El diseño de tornillo sin eje elimina la necesidad de cojinetes sumergidos, lo que reduce el desgaste y simplifica el mantenimiento.

3. Diseño compacto: El equipo es compacto y ligero, apto para funcionamiento continuo o intermitente.

4. Fácil instalación: Está equipado con un reductor de montaje directo y un buje de carga rápida para facilitar su instalación y sustitución.
