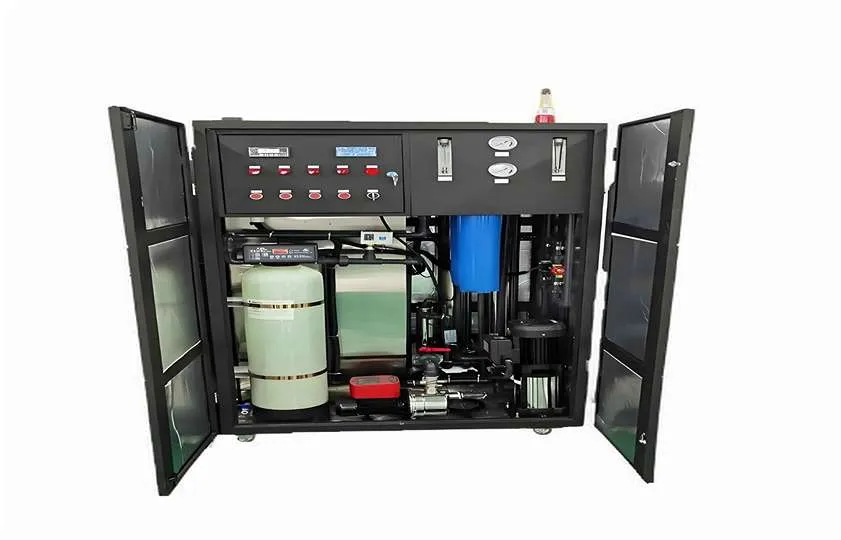

Ósmosis inversa a prueba de explosiones

Normas de diseño para sistemas de suministro de agua en zonas peligrosas

Aplicable a zonas de Clase I Div 1/2 (según las normas NEC 500/505):

Grupo de gas: IIA/IIB (ambiente de metano a etileno)

Grupo de temperatura: T3 (temperatura superficial ≤200 °C)

Protección de la carcasa: Cabina antideflagrante con certificación NEMA 7 (estructura soldada de placa de acero de 6 mm)

Diseño clave del sistema de ósmosis inversa intrínsecamente seguro

Medidas técnicas antideflagrantes:

Sistema de purga de presión positiva

Inyección continua de gas inerte (pureza de nitrógeno ≥99,99 %)

Mantenimiento de la presión en la cabina >50 Pa (evitando la infiltración de gases inflamables)

Diseño de circuito intrínsecamente seguro

Alimentación limitada de 24 V CC (energía de cortocircuito <20 μJ)

Sensor Ex ia (certificado UL 913)

Sin chispas Transmisión

Bomba de alta presión con acoplamiento magnético (par de aislamiento ≥850 N·m)

Parámetros del proceso:

Presión de operación: 5,6 ± 0,2 MPa

Tasa de desalinización: 99,4 % (TDS de agua de mar: 35 000 ppm → 210 ppm de agua de salida)

Descarga de agua concentrada: Dilución automática por Venturi (salinidad ≤4,5 %)

Casos típicos de ingeniería

Proyecto de plataforma de perforación marina:

Nivel de protección contra explosiones: Clase I, División 1, Grupo IIB

Configuración: Unidades duales de ósmosis inversa + descarga de emergencia del depósito de presión

Datos de operación:

• Operación continua durante 14 000 horas sin fallos

• Tasa de detección de riesgo de chispas: 0 veces al año

Sistema de tratamiento de agua salobre de refinería y planta petroquímica:

Diseño innovador: Dispositivo de eliminación electrostática con carcasa de membrana (<0,1 μΩ)

Seguridad Certificación: Certificación de sistema dual ATEX/IECEx

Valor de ingeniería fundamental

► Garantía de seguridad intrínseca

Supresión de la energía del arco de cortocircuito por debajo de 0,03 mJ

Triple protección contra sobrecorriente (tiempo de respuesta <2 ms)

► Cumplimiento normativo

Cumple con las especificaciones API RP 14F para plataformas de petróleo y gas

Certificación a prueba de explosiones OSHA 1910.307

► Adaptabilidad a entornos extremos

Resistencia a la corrosión por tensión de sulfuro (H₂S ≤ 100 ppm)

Operación en un amplio rango de temperatura de -40 °C a 65 °C

► Optimización del mantenimiento

Módulo de pila de membranas de apertura rápida (reemplazo de un solo componente en <15 min)

Detección de integridad en línea (advertencia de atenuación de flujo <5 %)
